Плита управления на ДЭТ-250

/
с НДС 20%

Описание

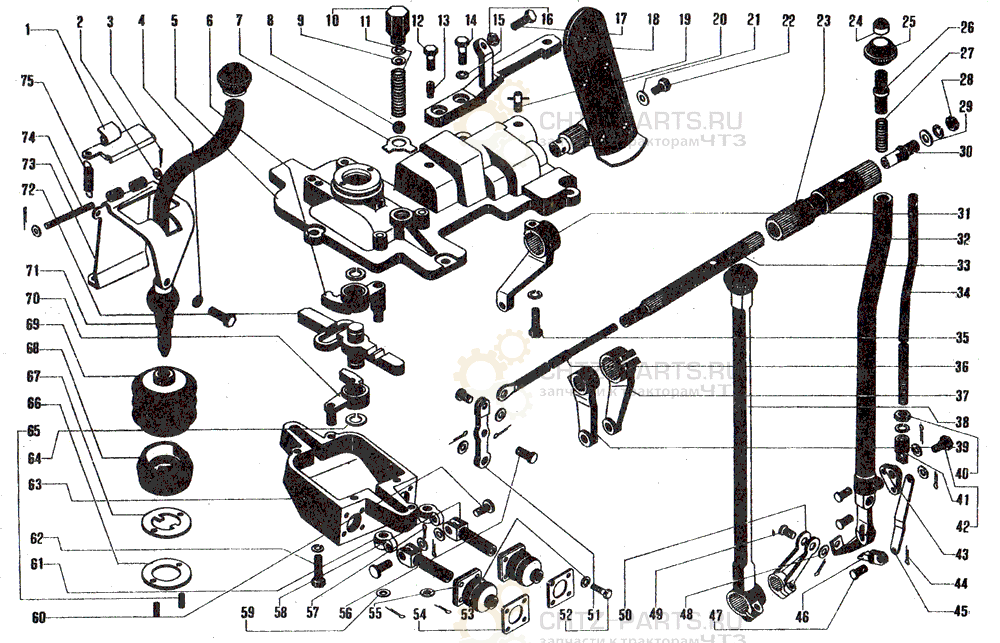

748-17-409СП Плита управления ДЭТ-250
Поз.	Обозначение	Наименование	Кол-во	Масса
1	748-17-234СП	Накладка	1	0,765
2	700-31-44	Шайба	2	0,001
3	ГОСТ 397—70	Шплинт 2×16	2
4	ГОСТ 6402—70	Шайба 8T 65Γ 09	13
5	748-17-408СП	Плита	I	11,9
6	748-17-428СП	Рычаг	1	0,219
7	700-31-2286	Шайба стопорная	1	0,007
8	ГОСТ 3722—81	Шарик Б-12-200	1
9	ГОСТ 11371—78	Шайба 6.02.019	2 max
10	748-17-539	Пробка	1	0,2
11	700-38-2451	Пружина	1	0,037
12	ГОСТ 7796—70	Болт М8×16.46.019	4
13	ГОСТ 1478—75	Винт М8×16.88.38×А	2
14	ГОСТ 7796—70	Болт М12×25.46.019	2
15	ГОСТ 6402—70	Шайба 12 ОТ 65Г 09	2
16	ГОСТ 5915—70	Гайка М10.6.019	1
17	ГОСТ 7795-70	Болт М10×40.58.019	2
18	748-17-402СП	Упор	1	0,4)
19	700-37-101СП	Масленка	1	0,02
20	748-17-410СП	Педаль подачи топлива	1	1,2
21	700-40-260-06	Прокладка	1	0,0002
22	700-37-315-02	Пробка	1	0,016
23	748-17-407СП	Ступица	1	0,86
24	748-17-298	Гайка	I	0,01
25	701-119-28	Шаровая рукоятка	1	0,062
26	748-17-589	Втулка	1	0,048
27	700-38-16	Пружина	1	0,008
28	ГОСТ 5915—70	Гайка М8.6.05	1
29	700-31 344	Шайба	1	0,0021
30	748-17-624	Муфта	1	0,027
31	748-17-597	Рычаг	1	0,34
32	748-17-422СП ²	Рычаг	1	1,186
32	748-17-426СП ³	Рычаг	1	1,186
33	748-17-644	Вал	1	0,5
34	748-17-601	Тяга	1	0,129
34	748-17-650 ³	Тяга	1	0,143
35	ГОСТ 7796—70	Болт М8× 35.58.019	3
36	748-17-421СП	Тяга	1	0,146
37	748-17-595	Рычаг	I	0,35
38	748-17-401СП	Рычаг	1	1,56
39	748-17-596	Рычаг	I	0,28
40	ГОСТ 5927—70	Гайка М6.6.019	1
41	748-17-296	Проушина	1	0,018
42	700-28-359	Болт	1	0,015
43	748-17-294	Планка	1	0,023
44	ГОСТ 397—70	Шплинт 1,5×16	1
45	748-17-600	Тяга	1	0,011
46	748-17-299	Стопор	1	0,018
47	700-47-2107	Ось	3	0,003
48	ГОСТ 11371—78	Шайба 14.02.019	1
49	700-47-2085	Ось 6-14b12×50.45×2.24	1	0,07
50	748-17-670	Кронштейн	I	0,24
51	748-17-610	Рычаг	I	0,11
52	ГОСТ 7798-70	Болт М6×16.46.019	8
53	ГОСТ 6402—70	Шайба 6Т 65Γ 09	8
54	748-17-231	Рамка	2	0,021
55	748-17-268	Чехол	2	0,018
56	700-47-2024	Ось 6-8b12×32.45.2.24...32	1	0,014
57	ГОСТ 397—70	Шплинт 2×25	5
58	748-17-286-1	Проушина	2	0,085
59	700-31-443	Шайба	4	0,003
60	700-47-2109	Ось	2	0,017
61	748-17-285-1	Шарнир	2	0,035
62	ГОСТ 7795—70 j	Болт М8-6g×45.88.019	5
63	748-17-612	Поддон	I	3.7
64	730-55-86	Кольцо стопорное	2	0,003
65	32208	Штифт цилиндрический	1
66	19-87	Прокладка	4 max
67	748-17-302	Кольцо установочное	1	0,078
68	748-17-332	Гайка шаровая	1	0,52
69	748-17-166	Чехол	I	0,047
70	748-17-427СП	Рычаг	1	0,23
71	748-17-372СП	Рычаг	1	1,5
72	748-17-280	Ползун	1	0,7
73	748-17-235СП	Рамка	1	1,27
74	748-17-290	Валик	1	0,02
75	700-38-81	Пружина	1	0,002
² Рычаг 748-17-422СП заказывать комплектно с тягой 748-17-601 на тракторы выпуска до 1986. ³ Рычаг 748-17-426СП заказывать комплектно с тягой 748-17-660 на тракторы выпуска после 1986 года.
