Насос масляный на ДЭТ-250

/
с НДС 20%

Описание

Насос масляный ДЭТ-250

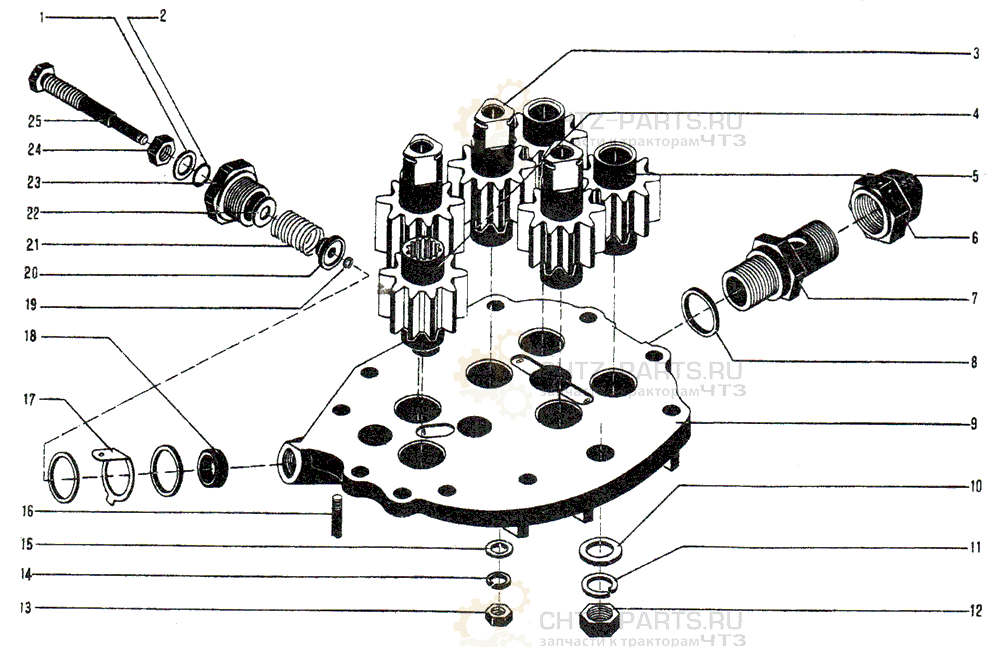

Поз.	Обозначение	Наименование	Кол-во	Масса
—	Сб.412-00-5	Насос масляный	1	9,73
—	Сб.312-03-2	Клапан редукционный	1	0,1635
—	Сб.412-79-1	Шестерни спаренные	3	0,74
—	Сб.3312-92 ¹	Крышка масляного насоса	1	1,71
—	Сб.412-01-5 ¹	Корпус масляного насоса	1	3,52
—	Сб.412-05-5	Корпус масляного насоса	1	5,63
1	353-07-1 ⁵	Шайба чистая 10	1	0,002
1	412-29-1	Кольцо стопорное	3	0,0016
2	301-161A ⁵	Кольцо уплотнительное	1	0,005
2	302-44 ²	Винт	3	0,002
3	412-27 ³	Шестерня масляного насоса ведущая	3	0,465
3	353-03-2	Шайба чистая 5	3	0,0007
4	С6.412-24-3Б	Шестерня с кольцом	1	0,383
4	3312-75 ⁴	Кожух шестерен	1	0,2
5	412-28	Шестерня масляного насоса	2	0,42
5	412-31 ¹	Болт призонный	2	0,125
6	412-35-1	Гайка глухая	1	0,1
6	412-06-4 ²	Корпус масляного насоса	1	3,15
7	412-53 ⁴	Штуцер	1	0,125
7	412-57А	Прокладка	1	0,066
8	355-10	Кольцо 24×30	3	0,2
8	412-76А ²	Прокладка	1	0,0025
9	3312-97 ⁴	Крышка масляного насоса	1	1,8
9	301-33-2 ²	Втулка	1	0,086
10	353-38 ¹	Шайба 14	2	0,0106
10	412-74	Зажим	1	0,165
11	353-28	Шайба 14Н 65	2	0.0535
11	3312-105 ²	Втулка	1	0,09
12	351-61	Гайка M14×1,5	2	0,024
12	412-38 ²	Прокладка	1	0,001
13	351-02 ¹	Гайка М8	10	0,0055
13	350-40-1 ²	Шпилька М8×48	10	0,019
14	353-24	Шайба 8Т	10	1,638
14	412-25-2 ³	Шестерня привода масляного насоса	3	0,25
15	353-05-1 ¹	Шайба чистая 8	10	0,0015
16	312-87 ⁴	Шуруп стопорный	1	0,007
17	312-13-2	Замок пластинчатый	1	0,005
18	312-86 ⁴	Седло редукционного клапана	1	0,012
19	312-14 ⁵	Кольцо стопорное	1	0,01
20	312-09-1 ⁵	Клапан	1	0,01
21	312-12-4 ⁵	Пружина клапана редукционного	1	0,03
22	312-11-2 ⁵	Упорная шайба	1	0,0024
23	312-08 ⁵	Корпус клапана редукционного	1	0,08
24	351-60 ⁵	Гайка М10×1	1	0,009
25	312-10-4 ⁵	Болт установочный	1	0,04
¹ Комплектно заказывать по сб.412-05-5. ² Комплектно заказывать по сб.412-01-5. ³ Комплектно заказывать по сб.412-79-5. ⁴ Комплектно заказывать по сб.3312-92. ⁵ Комплектно заказывать по сб.312-03-2.

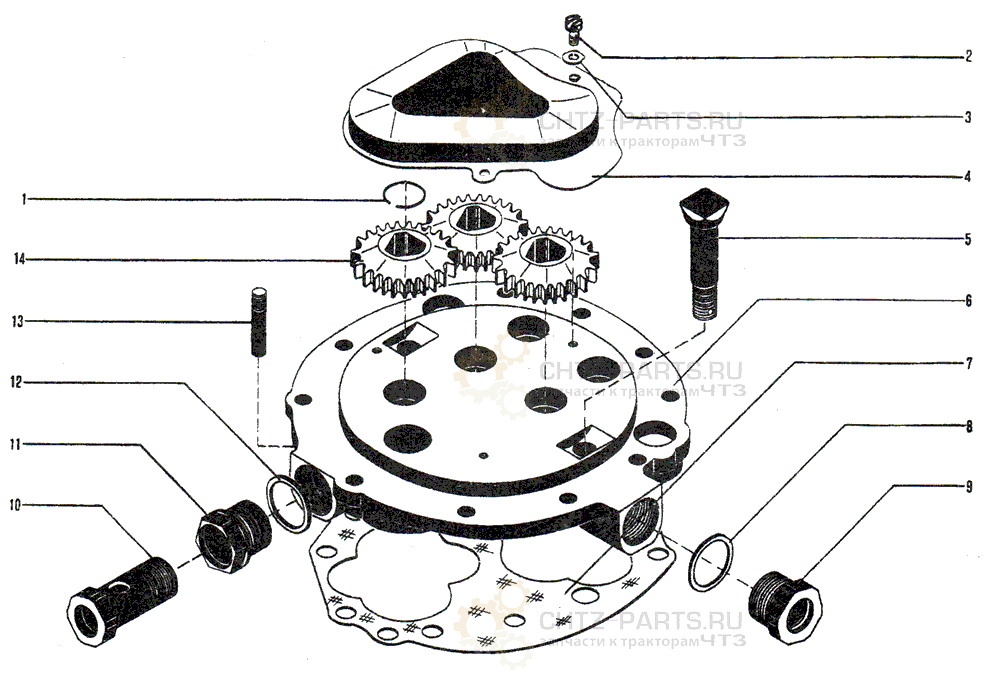

Поз.	Обозначение	Наименование	Кол-во	Масса
—	Сб.412-00-5	Насос масляный	1	9,73
—	Сб.412-01-5 ¹	Корпус масляного насоса	1	3,52
—	Сб.412-05-5	Корпус масляного насоса	1	5,63
—	Сб.412-79-1	Шестерни спаренные	3	0,74
1	412-29-1	Кольцо стопорное	3	0,0016
2	302-44 ²	Bhht	3	0,002
3	353-03-2	Шайба чистая 5	3	0,0007
4	3312-75 ⁴	Кожух шестерен	1	0,2
5	412-31 ¹	Болт призонный	2	0,125
6	412-06-4 ²	Корпус масляного насоса	1	3,15
7	412-57А	Прокладка	1	0,066
8	412-76А ²	Прокладка	1	0,0025
9	301-33-2 ²	Втулка	1	0,086
10	412-74	Зажим	1	0,165
11	3312-105 ²	Втулка	1	0,09
12	412-38 ²	Прокладка	1	0,001
13	350-40-1 ²	Шпилька М8×48	10	0,019
14	412-25-2 ³	Шестерня привода масляного насоса	3	0,25
¹ Комплектно заказывать по сб.412-05-5. ² Комплектно заказывать по сб.412-01-5. ³ Комплектно заказывать по сб.412-79-5. ⁴ Комплектно заказывать по сб.3312-92.
